Comment obtenir un plan des façades et des toitures pour votre immeuble ?
Un plan de façade et de toiture est un document technique indispensable pour de nombreux projets immobiliers. Il est notamment exigé lors de demandes d’autorisations d’urbanisme ou de travaux de rénovation.
Pour un propriétaire, obtenir un plan de façade et de toiture permet de disposer d’une représentation précise et mesurée de l’existant. Ces plans traduisent fidèlement l’aspect extérieur du bâtiment, ses volumes, ses hauteurs et la configuration de sa toiture.
Établis à partir de relevés réalisés sur site, ils doivent répondre à des exigences strictes de précision et de conformité. Leur réalisation relève donc du géomètre-expert, seul professionnel en mesure de garantir la fiabilité des mesures et la valeur technique des documents produits.
Qu’est ce qu’un plan de façade et de toiture ?
Définition et contenu des plans

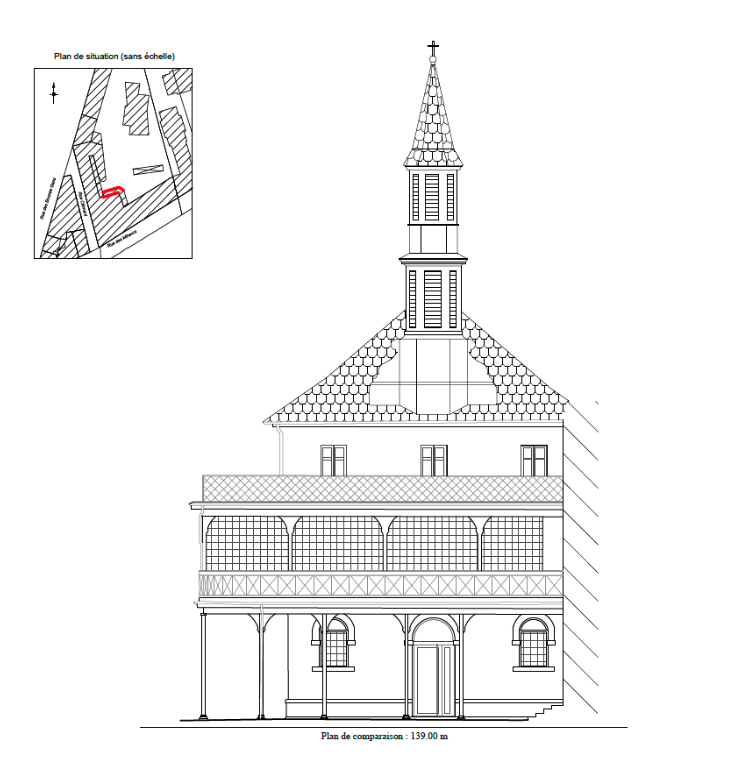

Un plan des façades représente l’aspect extérieur vertical d’un bâtiment. Il détaille :
- les élévations
- les ouvertures (portes, fenêtres)
- les matériaux apparents
- les hauteurs et proportions
Un plan de toiture décrit quant à lui la couverture du bâtiment :
- formes de toiture
- pentes
- lignes de faîtage
- éléments techniques visibles (souches de cheminée, lucarnes, évacuations)
Ces documents sont établis à l’échelle, à partir de mesures précises, et reflètent l’état réel du bâti au moment du relevé.
À quoi servent ces plans ?
Les plans de façades et de toitures sont requis dans de nombreuses situations :
- demandes de permis de construire ou de déclaration préalable
- travaux de ravalement ou de modification de toiture
- préparation de projets architecturaux
Ils constituent une base de travail indispensable pour les architectes, services d’urbanisme, notaires et maîtres d’ouvrage.
Contacter un géomètre expert pour votre plan de façade
Dans quels cas est-il obligatoire d’obtenir ces plans ?
Les exigences en urbanisme
Le Code de l’urbanisme impose la fourniture de plans des façades et des toitures pour toute demande d’autorisation ayant un impact sur l’aspect extérieur d’un immeuble.
Ces documents permettent à l’administration :
- d’évaluer l’intégration du projet dans son environnement
- de vérifier la conformité aux règles locales (PLU, sites protégés)
- de comparer l’existant et le projet
En secteur sauvegardé ou à proximité de monuments historiques, leur précision est déterminante.
Les projets immobiliers
En dehors de l’urbanisme, ces plans sont souvent nécessaires pour les projets de réhabilitation de bâtiments ; ils permettent à l’architecte en charge du projet d’obtenir un plan précis des existants, sécurisant ainsi les modifications qu’il apportera à son projet.
Ils contribuent à sécuriser juridiquement les opérations et à prévenir les litiges.
Le rôle du géomètre-expert dans l’établissement des plans
Des relevés précis et opposables
Le géomètre-expert est le professionnel habilité à réaliser des relevés de bâtiment fiables et mesurés. Contrairement à un simple relevé graphique, son intervention garantit :
- l’exactitude dimensionnelle
- la cohérence altimétrique
- la traçabilité des mesures
Les plans produits peuvent être utilisés dans des dossiers administratifs, notariaux ou contentieux.
Les méthodes de relevé utilisées
Pour obtenir un plan des façades et des toitures, le géomètre-expert mobilise différentes techniques :
- scanners 3D statique ou dynamique
- relevé par drone , notamment pour les toitures, lorsque l’accès est difficile ou dangereux
- technologies GPS pour le positionnement
Ces outils permettent de capturer l’intégralité du bâti, sans approximation.
Les étapes pour obtenir des plans de façade et de toiture
1. Analyse du besoin
La première étape consiste à identifier :
- l’objectif du plan (urbanisme, travaux)
- le niveau de précision requis
- les contraintes réglementaires
Cette analyse conditionne la méthode de relevé à mettre en œuvre.
2. Relevé sur site
Le géomètre-expert procède ensuite aux mesures sur site à l’aide d’un scanner 3D, qu’il soit statique ou dynamique. Cette technique permet d’obtenir rapidement un nuage de points en 3D précis et exhaustif du bâtiment, évitant ainsi des oublis de mesurage et un retour sur site.
Lorsque nécessaire, le drone permet d’accéder aux zones en hauteur ou non visibles depuis le sol, notamment pour le plan de toiture
Contacter un géomètre expert pour votre relevé sur site
Traitement et restitution
Les données recueillies sont traitées pour produire :
- des plans de façade à l’échelle
- un plan de toiture détaillé
- des documents exploitables par les services d’urbanisme ou les professionnels du bâtiment
Chaque plan est vérifié pour garantir sa cohérence et sa lisibilité.
Pourquoi éviter les solutions approximatives ?
Les limites des plans existants
Les plans anciens ou non mesurés présentent souvent :
- des erreurs dimensionnelles
- des modifications non prises en compte
- une incompatibilité avec les exigences actuelles
Les utiliser peut entraîner des refus administratifs, des retards de projet et surtout des surcoûts liés à un projet non fiable.
Les risques juridiques
Un plan inexact engage la responsabilité du porteur de projet. En cas de litige ou de contrôle, seuls des documents établis par un professionnel qualifié offrent une sécurité juridique suffisante.
Une démarche à confier à un professionnel
Savoir comment obtenir un plan des façades et des toitures implique de comprendre que ces documents sont bien plus que de simples représentations graphiques. Ils constituent une photographie technique et mesurée du bâti, indispensable à la réussite de nombreux projets immobiliers.
Faire appel à un géomètre-expert permet d’obtenir des plans fiables, conformes aux exigences réglementaires et juridiquement sécurisés.
Pour tout projet nécessitant une connaissance précise de l’existant, ces documents constituent une étape incontournable.
FAQ – Questions fréquentes sur le plan de façade et le plan de toiture
Qui peut réaliser un plan des façades et des toitures ?
Un géomètre-expert est le professionnel le plus qualifié pour produire des plans mesurés et fiables.
Les plans sont-ils obligatoires pour un permis de construire ?
Oui, dès lors que le projet modifie l’aspect extérieur du bâtiment.
Peut-on utiliser des photos à la place de plans ?
Non. Les photos ne remplacent pas des plans à l’échelle exigés par l’administration.
Combien de temps faut-il pour obtenir ces plans ?
Cela dépend de la complexité du bâtiment, mais le délai est généralement de quelques jours à quelques semaines.
Les plans peuvent-ils servir à plusieurs démarches ?
Oui. Ils peuvent être utilisés pour les autorisations d’urbanisme, les études techniques et la vente.
